Das Tellerelement zur Verwendung mit handelsüblichen Schrauben.

TermoFix H

Die fischer TermoFix H Tellerelemente ermöglichen es alle gängingen Dämmstoffplatten flexibel auf Holz- und Plattenbaustoffen mit handelsüblichen Schrauben zu befestigen. Durch die Kombinationsmöglichkeit der verschiedenen Schaftlängen mit unterschiedlichen Schraubenlängen können jegliche Dämmstoffstärken sicher befestigt werden.

Produktvarianten

Bilddaten herunterladen

Produktvarianten

4 Produktvarianten

Schaftlänge

Teller-ø

Tellerverschluss

Farbe

Menge

GTIN (EAN-Code)

Gesehen 4 von 4 Variante(n)

Vorteile

Beim Tellerelement TermoFix H 10 sind die Verschlussstopfen aus Polystyrol beigepackt.
Bei den Tellerelementen TermoFix H 50, 90 und 150 wird der Teller mit der angespritzten Verschlusskappe verschlossen.
Durch den Verschluss entsteht eine Luftsäule über dem Schraubenkopf. Diese verringert die Transmissionswärmeverluste.
Sehr hohe Wirtschaftlichkeit durch unterschiedliche Schaftlängen. Hierdurch kann die Schraubenlänge im Bedarfsfall reduziert werden.
Kombinierbar mit den Zusatztellern DT 90, DT 110 und DT 140.

Anwendungen

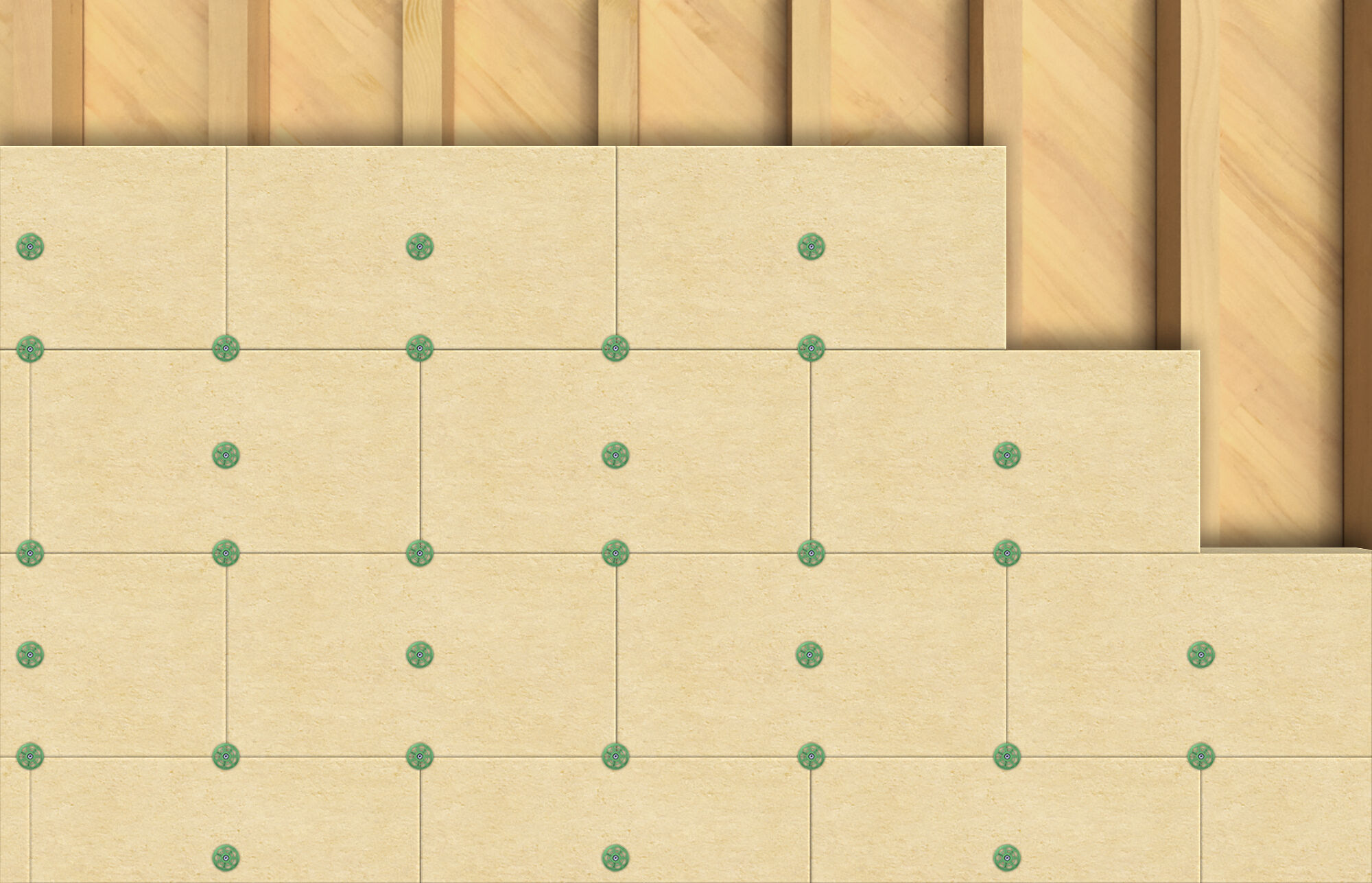

Befestigung von WDVS-Dämmplatten mit Standard Schrauben

Baustoffe

Plattenbaustoffe
Vollholz

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

EPD-FIW-20210314-CBD1-EN

Funktionsweise / Montage

Der Dübel (Teller und Schraube) wird in der Durchsteckmontage gesetzt.
Nicht tragende Schichten, wie z. B. Kleber und Altputz, sollten nicht als Verankerungsgrund dienen.

Montagebild

1 / 5

1
2
3
4
5

Schaftlänge ( L )	29 mm
Teller-ø	60 mm
Tellerverschluss	PS Stopfen (beigepackt) dN·m
Farbe	grün
Menge	200 Stück
GTIN (EAN-Code)	4048962131833

Schaftlänge ( L )	69 mm
Teller-ø	60 mm
Tellerverschluss	Verschlusskappe (angespritzt) dN·m
Farbe	grün
Menge	200 Stück
GTIN (EAN-Code)	4048962131840

Schaftlänge ( L )	109 mm
Teller-ø	60 mm
Tellerverschluss	Verschlusskappe (angespritzt) dN·m
Farbe	grün
Menge	200 Stück
GTIN (EAN-Code)	4048962131857

Schaftlänge ( L )	169 mm
Teller-ø	60 mm
Tellerverschluss	Verschlusskappe (angespritzt) dN·m
Farbe	grün
Menge	200 Stück
GTIN (EAN-Code)	4048962131864
