Distanzausgleichs-Disk DAD
Support

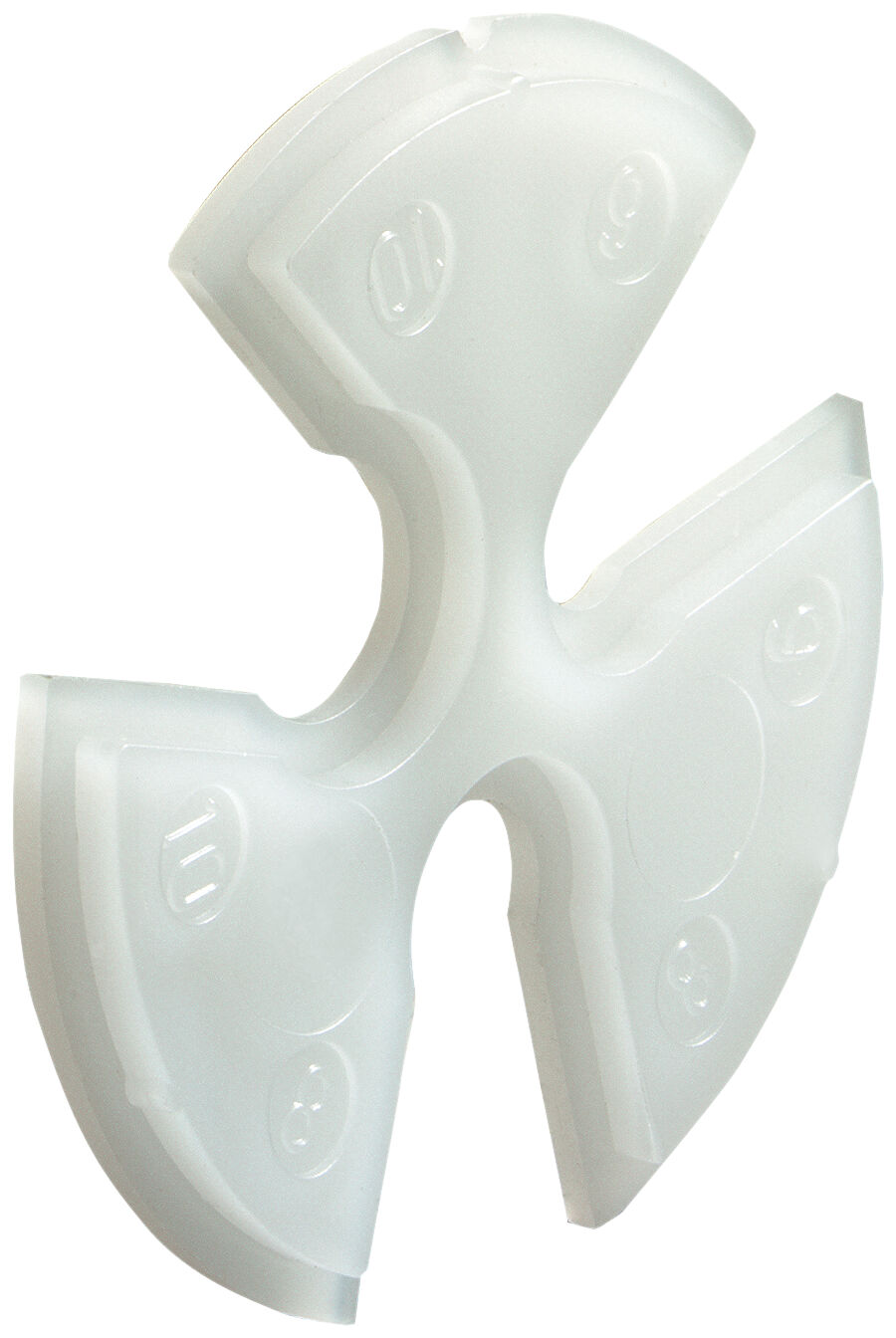

  • Produktbild: "fischer Distanzausgleichs-Disk DAD 1"
    • Produktbild
      Art.-Nr. 8660

      fischer Distanzausgleichs-Disk DAD 1

      Produktvarianten
      Bilddaten herunterladen
      Top Features
      • WDVS Produkte sind nur über Systemanbieter zu beziehen.

      Die Vorteile / Produktbeschreibung

      Zum Ausgleich von Unebenheiten bei der Schienenmontage von WDVS Schienen, Sockelschienen und Wandprofielen
      Vorteile
      • 3 Aufnahmen für 6, 8 und 10mm Langschaft- oder Nageldübel.
      • Mehrere DAD’s zusammensteckbar.
      • Sicherer Halt am Dübel durch passgenaue Aufnahme.
      • Einfache Fixierung.
      Der DAD wird einfach zwischen der zu befestigenden Schiene und dem Dübel aufgesteckt. Hierbei werden die Unebenheiten zwischen Montageschiene und Wand ausgeglichen. Ein sicherer Halt der Montageschiene ist gewährleistet.

      Anwendung und Zulassung

      Anwendungen
      • Für den Einsatz in Kombination mit Nagel- und Langschaftdübeln mit einem Bohrlochdurchmesser von 6, 8 oder 10 mm

      Montageanleitung

      Funktionsweise / Montage
      • Bei der Verwendung von aufeinandergesteckten DAD’s sind aufgrund der Steckvorrichtung 2mm abzuaddieren.
      • Die Gesamtdicke des DAD Elements muß zur Nutzlänge des Dübels hinzugerechnet werden.
      Montage DAD
      1 / 6
      • 1
        Montage DAD
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild
      • 5
        Montagebild
      • 6
        Montagebild

      Technische Daten

      Dicke 3 mm
      Durchmesser (
      d
      )      		50 mm
      Farbe weiß
      Nennmaß 1 mm
      Menge 100 Stück
      GTIN (EAN-Code) 4000657086606
