Verbindungshalterung PXC Plus AL
Support
  • Produktbild: "fischer Verbindungshalterung PXC Plus AL"

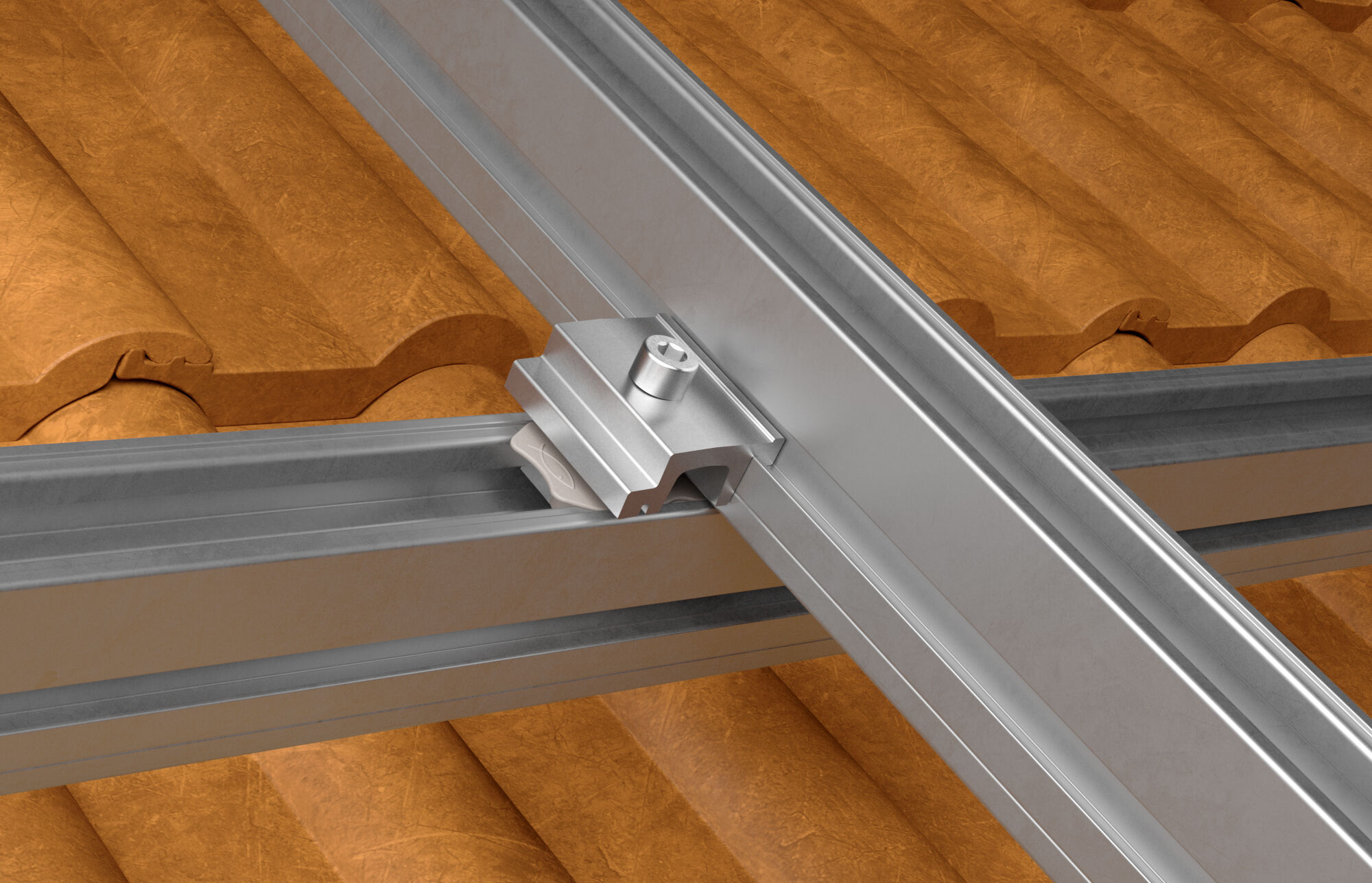

  • Anwendungsbild
  • Anwendungsbild
    • Anwendungsbild
    • Produktbild
    • Anwendungsbild
      Art.-Nr. 574235

      fischer Verbindungshalterung PXC Plus AL

      Produktvarianten
      Bilddaten herunterladen
      Top Features
      • Kompatibilität sowohl mit SolarFish H33 als auch mit SolarFish H44 durch drehbares Oberteil.
      • Verbindung zweier überlappender Solarschienen im 90°-Winkel
      • Schnelle Montage der Solarschiene durch Anziehen einer einzigen Schraube.
      • Die PXC Halter ist bereits vormontiert und benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Unterlegscheiben, Bolzen).
      • Die große Auflagefläche der PXC Verbindungshalter erhöht die Tragfähigkeit der Verbindung.

      Die Vorteile / Produktbeschreibung

      Verbindungshalter für die Kreuzverbindung von Solarschienen
      Vorteile
      • Schnelle Montage der Solarschiene durch Anziehen einer einzigen Schraube.
      • Die PXC Halter ist bereits vormontiert und benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Unterlegscheiben, Bolzen).
      • Die große Auflagefläche der PXC Verbindungshalter erhöht die Tragfähigkeit der Verbindung.
      PXC Plus AL ist ein Aluminiumwinkel, der es ermöglicht, zwei sich überlappende Solarschienen mit einem Winkel von 90° zu verbinden, um einen gekreuzten Unterbau zu schaffen. Schnellkupplung innerhalb des unteren Profils mittels einer Hammerkopfmutter. Verbindung mit dem oberen Profil durch ein Gelenk in der seitlichen Nut. Kompatibel mit SolarFish H33 und SolarFish H44 Schienen.
      Eigenschaften
      • Verbindungshalter aus Aluminiumlegierung AW6063 T6 gemäß EN 755-2:2013.
      • A2-70 Inbusschraube aus rostfreiem Stahl gemäß EN ISO 3506-1/2;2009.
      • FCN AL Hammerkopfmutter aus AW 6060 T66 Aluminiumlegierung gemäß EN 755-2:2013 und grauem Nylon PA 6.

      Anwendung und Zulassung

      Anwendungen
      Geeignet für:
      • Sonderbausysteme
      Zum Verbinden von:
      • SolarFish H33 Schienen
      • SolarFish H44 Schienen

      Montageanleitung

      Funktionsweise / Montage
      • Mutter FCN AL M 8 (an der Halterung vormontiert) in die obere Nut des unteren Solarprofils einlegen und um 90° drehen.
      • Die je nach Profilhöhe passende Seite des Schnellverbinders des PXC-Verbindungshalters in die seitliche Nut des oberen Profils einführen.
      • Verbindung mit dem Anzugsdrehmoment (10 Nm) festziehen.
      Montage Verbindungshalterung PXC AL
      1 / 4
      • 1
        Montage Verbindungshalterung PXC AL
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild

      Technische Daten

      Schraubenlänge (
      ls
      )      		20 mm
      Menge 10 Stück
      GTIN (EAN-Code) 8001132121757

      Dokumente zum Download

      • Verkaufsunterlagen
      Verkaufsunterlagen
      pdf,
      Solarsysteme. Clevere Befestigungslösungen für PV-Anlagen.
