Art.-Nr. 518820

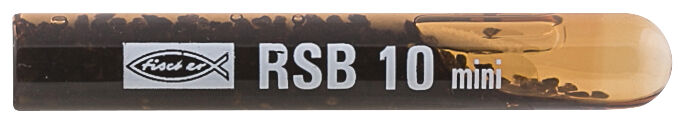

fischer Superbond Reaktionspatrone RSB 10 mini

Top Features
  • Höheres Lastniveau durch Verwendung von zwei Mörtelpatronen. Dies spart Befestigungspunkte.
  • Wirtschaftliche Verarbeitung durch Vorportionierung.
  • Verarbeitung bis -30 ° C.
  • Ideal für Überkopfmontage.
  • Optimal für wassergefüllte Bohrlöcher.

Die Vorteile / Produktbeschreibung

Der Beton-Allrounder mit kleiner/größerer Verankerungstiefe für höchste Leistungsfähigkeit.
Vorteile
  • Die vorportionierte Reaktionspatrone RSB ist für Einzelanwendungen und Überkopfmontage besonders wirtschaftlich.
  • Die ideale Lösung bei erschwerten Bedingungen und Montagen ohne Wartezeit durch schnelle Aushärtung: zulassungskonforme Verarbeitung bis -30°C, außerdem zugelassen für wassergefüllte und diamantgebohrte Bohrlöcher sowie für Seismikanwendungen der Leistungskategorie C1 (nur in Verbindung mit RG M).
  • Pro Durchmesser können mit der Ankerstange RG M bis zu 3 Verankerungstiefen durch Kombination der Reaktionspatronen RSB mini realisiert werden.
  • Die Verwendung des Innengewindeankers RG M I ermöglicht die oberflächenbündige Demontage des Anbauteils und die Wiederverwendung des Befestigungspunktes.
  • Die schräg abgestochene Gewindestange RG M kann für leichte dynamische Lasten mit dem Patronensystem RSB in den Größen M12, M16, M20 und M24 in rostfreiem Stahl R mit dem fischer Verfüllset gesetzt werden.
Die fischer Reaktionspatrone RSB mini beinhaltet einen Hybridmörtel auf styrolfreier Vinylesterbasis. Die Reaktionspatrone ist eine Systemkomponente des fischer Superbond-Systems zur Befestigung in ungerissenem und gerissenem Beton. Die Anbauteile werden mit dem fischer Ankerstange RG M aus galvanisch verzinktem Stahl, aus nicht rostendem Stahl und aus hochkorrosionsbeständigem Stahl befestigt. Die fischer Ankerstange wird mit dem Verbundanker Setzwerkzeug mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Mit der fischer Superbond Reaktionspatrone werden beispielsweise schwere Stahlkonstruktionen, Schallschutzwände und Hochregale befestigt.
Youtube VideoYoutube VideoYoutube Video

Anwendung und Zulassung

Anwendungen
  • Schwere Stahlkonstruktionen
  • Siloanlagen
  • Hochregale
  • Schallschutzwände
  • Geländer
  • Treppen
Baustoffe
Zugelassen für Verankerungen in:
  • Beton C20/25 bis C50/60, gerissen und ungerissen
Auch geeignet für:
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Zulassungen
  • ETA-12/0258
  • ETA-19/0501
  • DoP No. 0349
  • ESR-3572
  • GS 3.2/11-243-2

Montageanleitung

Funktionsweise / Montage
  • Die 2-Komponenten Reaktionspatronen RSB und RSB mini enthalten Vinylesterhybridmörtel mit Silantechnologie. Sie sind geeignet für die Vorsteckmontage.
  • Beim Setzvorgang zerstört die Dachschräge des Verankerungselements die Patrone, durchmischt und aktiviert den Mörtel.
  • Die Glaspartikel des Patronenkörpers rauen die Innenseite des Bohrlochs auf, was den Reinigungsaufwand auf 4x Ausblasen reduziert.
  • Der Mörtel verklebt die Ankerstange vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.
Montage in Beton mit Patrone RSB und RG M
1 / 8

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser (
d0
)
12 mm
Passend zu RG M 10 / RG M 6 I
Verpackungsvariante Faltschachtel
Menge 10 Stück
GTIN (EAN-Code) 4048962153798

Dokumente zum Download

  • ETAs und DoPs
  • Zulassungen und Zertifikate
  • Sicherheitsdatenblätter
  • Technische Dokumente
  • Verkaufsunterlagen
Europäische Technische Bewertung für Injektionssystem fischer Superbond - Verbunddübel zur Verankerung im Beton
Erstellt am 24.10.2023
Leistungserklärung für fischer Injektionssystem Superbond (Verbunddübel für den Einsatz in Beton)
Erstellt am 07.11.2023
Europäische Technische Bewertung für fischer Superbond dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung
Erstellt am 11.06.2024
