FIS-Bewehrungskoffer
Support
  • Produktbild: "fischer Systemkoffer Bewehrungsanschluß"
  • Produktbild: "fischer Systemkoffer Bewehrungsanschluß"
  • Produktbild: "fischer Systemkoffer Bewehrungsanschluß"

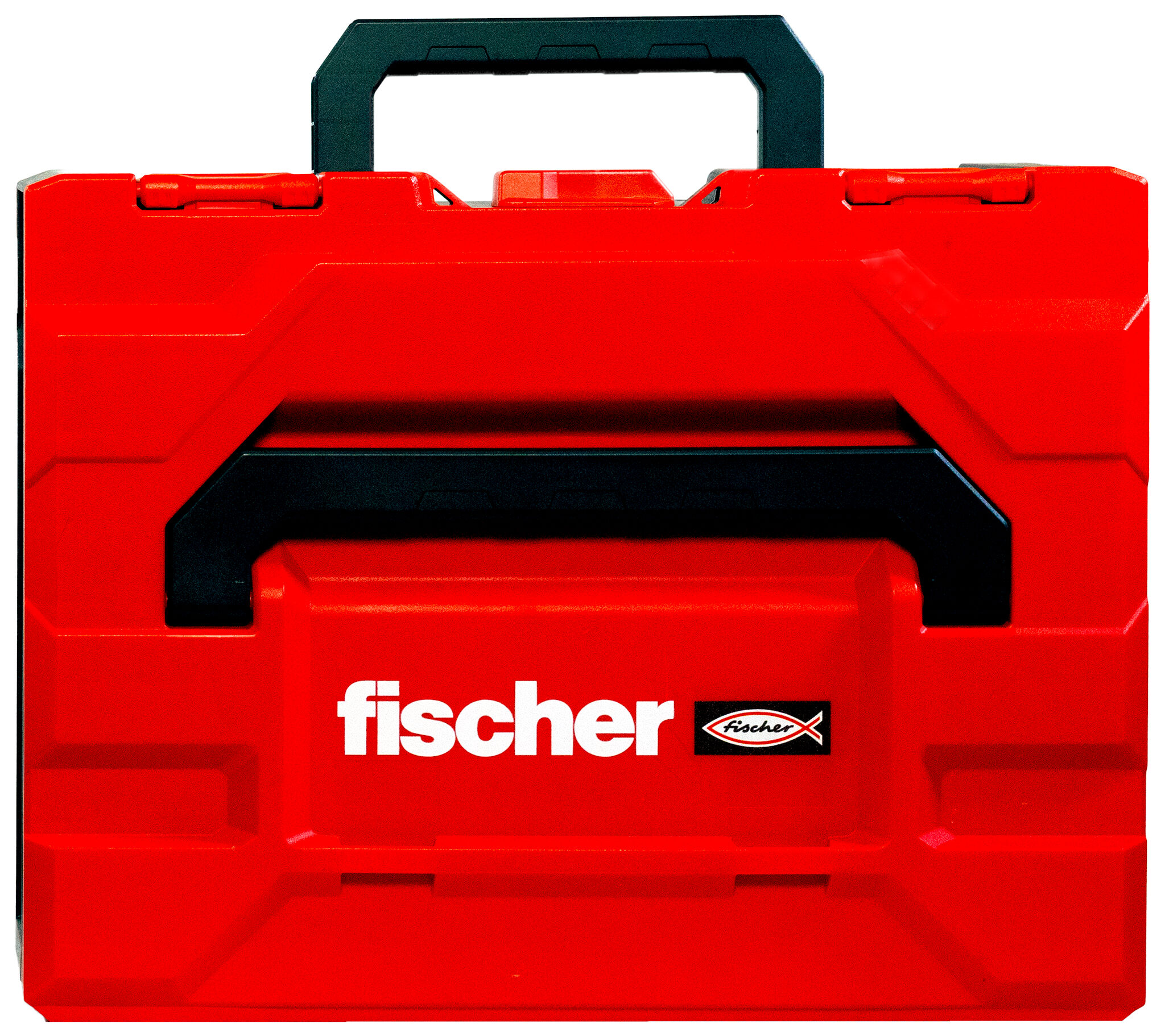

  • Verpackung: "fischer Systemkoffer Bewehrungsanschluß"

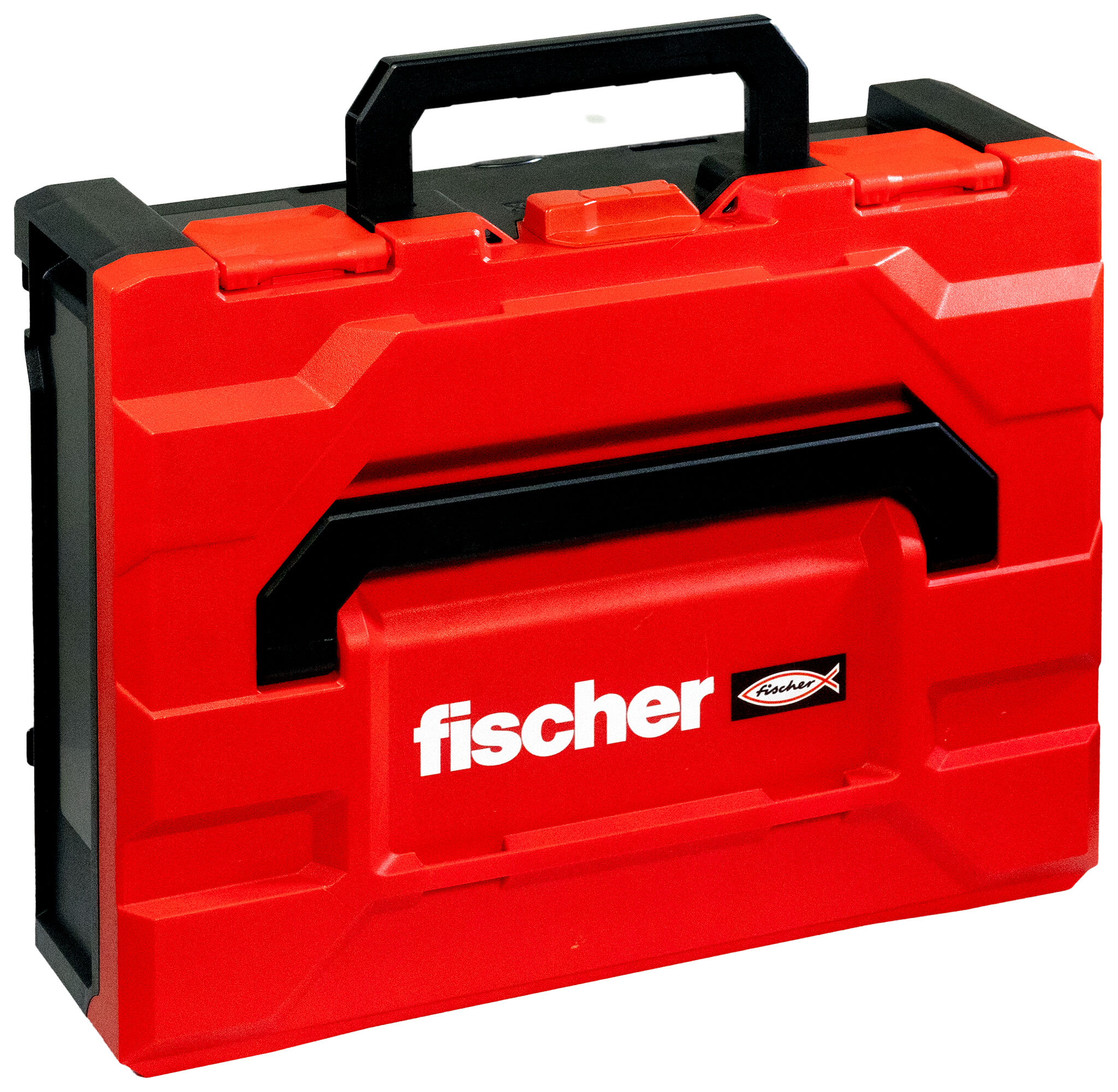

  • Verpackung: "fischer Systemkoffer Bewehrungsanschluß"
  • Anwendungsbild
  • Anwendungsbild
    • Anwendungsbild
    • Produktbild
    • Produktbild
    • Produktbild
    • Verpackung
    • Verpackung
    • Anwendungsbild
      Art.-Nr. 505941

      fischer Systemkoffer Bewehrungsanschluß

      Produktvarianten
      Bilddaten herunterladen
      Top Features
      • Gesamtes Zubehör in einem Koffer stets zur Hand.
      • Zulassungen und Vorlage für Setzdokumentation enthalten.
      • Maximale Flexibilität: Ausführung mit Injektionsmörteln FIS EM und FIS V möglich.
      • Verankerung entsprechend einbetonierten Bewehrungsstäben nach Eurocode 2 und DIN 1045-1.
      • ETA-Zulassung für nachträglichen Bewehrungsanschluss.

      Die Vorteile / Produktbeschreibung

      Bewehrungsanschlüsse professionell ausgeführt.
      Vorteile
      • Der FIS Bewehrungskoffer enthält alle für das Erstellen von Bewehrungsanschlüssen notwendigen Einzelkomponenten und sorgt so für eine bequeme Montage.
      • Die Komponenten werden je nach Anforderung mit Injektionsmörteln FIS RC oder FIS EM Plus verwendet.
      • Mit den Injektionsmörteln FIS RC können die Bewehrungsanschlüsse von Ø 8 bis 32 mm und mit FIS EM Plus sogar bis Ø 40 mm je nach Anforderung ausgeführt werden. Dies bietet maximale Flexibilität.
      • FIS EM Plus ermöglicht die Ausführung von Bewehrungsanschlüssen auch in diamantgebohrten Löchern.
      Der fischer FIS-Bewehrungskoffer enthält das für das Erstellen von zulassungskonformen Bewehrungsanschlüssen notwendige Zubehör, Zulassungen und Dokumentationen. Der mit Schaumstoffformteilen ausgekleidete Koffer beinhaltet 8 Reinigungsbürsten von 12 - 55 mm Durchmesser, 5 Verlängerungen für Reinigungsbürsten, eine SDS-Aufnahme mit Innengewinde M 8, 24 Injektionshilfen, einen Reinigungsschlauch, eine Bürstenkontrollschablone, 8 Reinigungsdüsen, ein Markierungsband, ein Digitalthermometer, eine Schutzbrille, eine Montageanleitung, 10 Setzprotokolle, 2 Gabelschlüssel sowie Zulassungen.

      Anwendung und Zulassung

      Anwendungen
      • Nachträgliche Bewehrungsanschlüsse
      Baustoffe
      • Beton
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
      Zulassungen
      • ETA-16/0909
      • ETA-22/0001
      • ETA-17/1056

      Montageanleitung

      Funktionsweise / Montage
      • Verankerung wie bei einbetonierten Bewehrungsstäben nach Eurocode 2 und DIN 1045-1.
      • Mit der Injektionshilfe wird der Mörtel blasenfrei in das Bohrloch injiziert. Aufgrund der Geometrie wird dabei im Bohrloch ein Staudruck erzeugt, der die Injektionshilfe samt Verlängerungsschlauch automatisch aus dem Bohrloch drückt.
      • Der Mörtel verklebt den Bewehrungsstab vollflächig mit der Bohrlochwand.
      • Für die zulassungskonforme Ausführung ist in Deutschland eine Zertifizierung erforderlich. Die fischer Akademie bietet entsprechende Schulungen an.
      Montageanleitung als PDF ansehen
      Montage in Beton mit FIS EM Plus in hammergebohrten Bohrlöchern
      1 / 6
      • 1
        Montage in Beton mit FIS EM Plus in hammergebohrten Bohrlöchern
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild
      • 5
        Montagebild
      • 6
        Montagebild
      Montage in Beton mit FIS EM Plus in diamantgebohrten Bohrlöchern
      1 / 7
      • 1
        Montage in Beton mit FIS EM Plus in diamantgebohrten Bohrlöchern
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild
      • 5
        Montagebild
      • 6
        Montagebild
      • 7
        Montagebild

      Technische Daten

      ETA-Zulassung
      Inhalt 8 x Reinigungsbürsten BSB
      4 x Verlängerungen für Reinigungsbürsten à 40 cm
      1 x SDS-Aufnahme mit Innengewinde M 8
      24 x Injektionshilfen
      1 x Reinigungsschlauch komplett
      1 x Bürsten-Kontrollschablone
      8 x Reinigungsdüsen
      1 x Markierungsband
      1 x Markierungsstift
      1 x Digitalthermometer
      1 x Montageanleitung (deutsch)
      10 x Setzprotokoll
      2 x Gabelschlüssel SW 7 sowie die relevanten Zulassungen
      Menge 1 Stück
      GTIN (EAN-Code) 4048962071191

      Dokumente zum Download

      • ETAs und DoPs
      • Technische Dokumente
      • Verkaufsunterlagen
      ETA - Europäische Technische Bewertung
      pdf, ETA-16/0909
      Europäische Technische Bewertung für Bewehrungsanschluss mit fischer RebarConnect - Nachträglich eingemörtelter Bewehrungsanschluss
      Erstellt am 03.04.2017
      ETA - Europäische Technische Bewertung
      pdf, ETA-22/0001
      Europäische Technische Bewertung für fischer Injektionssystem FIS EM Plus - Nachträglich eingemörtelte Bewehrungsanschlüsse mit verbessertem Verbund- und Spaltverhalten
      Erstellt am 30.10.2024
      ETA - Europäische Technische Bewertung
      pdf, ETA-17/1056
      Europäische Technische Bewertung für Bewehrungsanschluss mit fischer Injektionssystem FIS EM Plus - Systeme für nachträglich eingemörtelte Bewehrungsanschlüsse
      Erstellt am 01.11.2024
