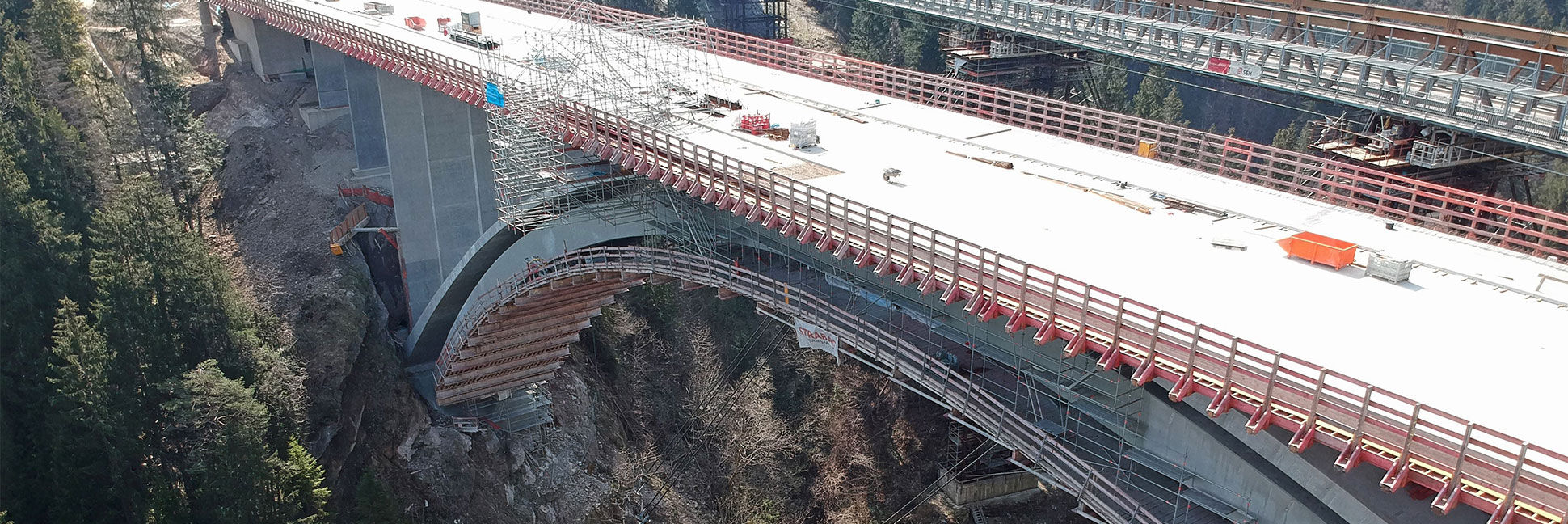

Halt für ein bayerisches Wahrzeichen

Die Echelsbacher Brücke überbrückt mit einer Bogenspannweite von 140 m seit mehr als 90 Jahren die tiefe Ammerschlucht in bis zu 80 m Höhe über dem Talgrund. Ihre Gesamtlänge beträgt 182 m. Sie verbindet die Gemeinden Bad Bayersoien und Rottenbuch im Südwesten Oberbayerns. Über die Echelsbacher Brücke führt die Bundesstraße 23, die sich von Peiting bis an die deutsch-österreichische Grenze bei Griesen erstreckt. Um das Bauwerk für die Zukunft zu erhalten und zu sichern, wurde von 2017 bis 2021 die „Baumaßnahme B 23, Teilerneuerung der Echelsbacher Brücke“ umgesetzt.

Die Brücke wurde 1929 in der Melan-Spangenberg-Bauweise mit den weltweit größten Brückenbögen ihrer Art errichtet. Bei dieser Bauweise, die der österreichische Bauingenieur Joseph Melan (1853 – 1941) entwickelte und die durch Prof. Heinrich Spangenberg (1879 - 1936) für große Spannweiten angepasst wurde, wird ein Fachwerkbogen aus Stahl im freien Vorbau errichtet. An diesen angehängt wird eine Innen- und Außenschalung. Diese wird dann in Abschnitten ausbetoniert. Der Baumaßnahme „B 23, Teilerneuerung der Echelsbacher Brücke“ sind bereits vier Sanierungen vorangegangen.
Die wohl größte Behelfsbrücke Deutschlands ermöglichte bei der 2019 - 2021 durchgeführten Teilerneuerung, dass der Verkehr der B 23 während der Bauarbeiten weiterrollte. Am Hauptbauwerk blieben die denkmalgeschützten Bögen erhalten und wurden von Schadstellen befreit sowie instandgesetzt. Die restliche alte Brücke ist rückgebaut worden. Über den Bestandsbögen wurde zudem ein neuer Bogen mit einem ähnlichen Tragsystem errichtet. An den Brückenkappen wurden neue Geländer angebracht.

Objektsteckbrief

Baujahr

1929

Fertigstellung der Teilerneuerung:

2021

Gesamtlänge:

182 Meter

Objektart:

Brücke

Zur sicheren Befestigung der 2,50 m hohen Stahl-Geländer in Sonderbauweise an den Beton der Brückenkappe entschied sich der Tragwerksplaner für eine Befestigungslösung der Unternehmensgruppe fischer. Eingesetzt wurde der fischer Injektionsmörtel FIS HB zusammen mit ca. 2.500 fischer Ankerstangen FHB II AL M16x160 A4 aus nicht-rostendem Stahl. Ausführender Betrieb war die Schallschutz Schröder GmbH aus München. Mit dem System lassen sich schwere Lasten sicher in Beton verankern. Gewissheit geben die ETA Option 1 für gerissenen Beton und die Schweizer Schock-Zulassung. Aus der Leistungsstärke des styrolfreien Vinylestermörtels im Verbund mit der zugehörigen Ankerstange mit optimierter Konen-Geometrie resultiert eine hohe Wirtschaftlichkeit: Wenige Befestigungspunkte und kleine Ankerplatten genügen, um sicheren Halt zu erreichen. Die Kombination aus Injektionsmörtel FIS HB und Ankerstange FHB II eignet sich besonders gut für die Serienmontage im Außenbereich.

Rund 40.000 Brücken stehen laut BMVI (Bundesministerium für Verkehr und digitale Infrastruktur) derzeit im Netz der Bundesfernstraßen. Viele davon müssen saniert werden. Ein Grund dafür ist das oft fortgeschrittene Alter der Bauwerke. So wurden insbesondere die großen Talbrücken zumeist vor mindestens 50 Jahren errichtet. Eine weitere Ursache ist die Verkehrszunahme, gerade im Bereich des Schwerlasttransports. Um Katastrophen wie den Einsturz der Morandi-Brücke im italienischen Genua zu verhindern sind regelmäßige Prüfungen und gegebenenfalls Sanierungen erforderlich. Baumaßnahmen wie „B 23, Teilerneuerung der Echelsbacher Brücke“ leisten daher einen wichtigen Beitrag für die Sicherheit von Mensch und Infrastruktur.

Sicherer Halt für ein bayerisches Wahrzeichen

fischer Schwerlastbefestigung sichert Echelsbacher Brücke
